VMS可视化电子看板系统（Visual Management System）为企业实现车间现场目视化管理提供完整的IT解决方案，是 mes系统下一个重要的组成模块，广泛应用于各种行业的生产制造企业，可以自动将生产数据、质量数据、异常信息等车间生产信息自动实时显示在车间的LED显示屏、液晶显示器或相关人员的电脑上，实现车间生产管理数字化、透明化和可视化。集控VMS可视化电子看板系统的作用包括：迅速快捷的传递信息、形象直观的突出信息、客观公正的评价信息，突出计划与执行的差异，为不同的决策者定义专属的差异看板，以准确有效的数据辅助企业决策层做出正确判断，及时调整生产管理策略，实现精细化管理，降低企业生产成本，提高企业利润。VMS可视化电子看板系统采用LED、液晶屏、报警灯等多种硬件设备，结合按灯、PDA、PLC等多种采集手段，并通过系统接口与企业ERP、SPC等管理平台相衔接，以报表、图文及声光报警的方式展现生产现场设备状态、生产计划、生产进度、作业指导及生产工艺等信息。
二、VMS可视化电子看板系统适用行业
汽车零部件生产、装配、机械制造、电子电器、仪器仪表、化工、橡胶、皮革等等生产制造型企业
三、VMS可视化电子看板系统产品亮点
1、看板种类多，信息更丰富

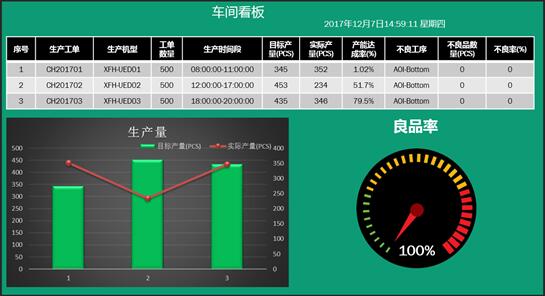

生产电子看板，可实时展示生产计划及完成数量

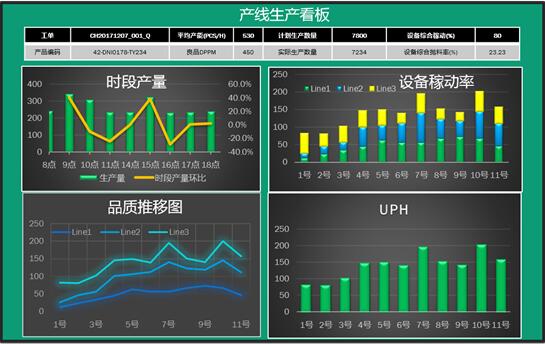

产线电子看板，可及时展示产线各工位或各工序的生产信息
物料电子看板，可及时展示物料状态信息
质量电子看板，可实时显示生产的产品质量合格率、不良率数据
公司级管理看板，可实时显示所有生产计划执行过程相关信息
部门级管理看板，可实时显示部门所负责的相关生产任务执行信息
班组级管理看板，可实时显示班组生产计划的完成情况

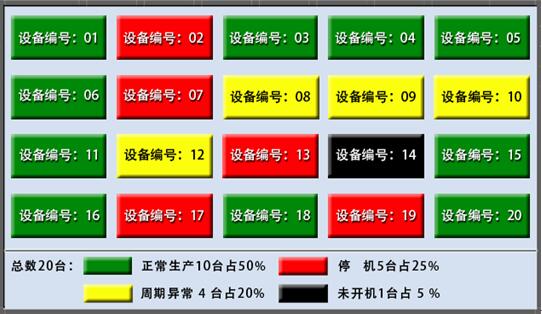

设备电子看板，可实时显示设备的状态信息
与PMS设备智能化系统集成，可实现车间生产设备状态联网与集中管控，已经设备状态和生产数据的自动LED显示
与生产条码溯源系统集成，可实现产品质量数据的自动采集、分析判断及统计报警
与作业差异预警系统集成，可实现车间各工位任何异常的呼叫、短信发送、处理跟踪、异常分析、考核分析及车间LED显示管理
2、显示内容可通过后台配置
全部车间看板通过TCP/IP协议与服务器连接，局域网内任何一台电脑都可以用管理员帐号密码进入管理平台配置看板显示的格式及内容
3、可自动轮换显示多种页面
可以给一块看板设置多个需要展示的模板，设置提交后，该看板就自动循环展示这些不同格式的内容
4、整个车间看板系统具有通知功能
管理员可以通过管理平台手工勾选部份或者全部看板，然后向这些指定的看板发送通知内容
5、支持文件直接发布
可以通过后台直接发布文本、office文档、视频、图片等内容
6、提供强大的统计图表功能
车间看板系统提供柱状图、饼图、折线图、扇形图、甘特图、散点图、雷达图、面积图等多种统计图表
7、看板数量可以自由扩展
通过管理后台，用户可以自由定义新的看板硬件，只需要配置好看板的IP地址，就可将新的看板纳入到整个系统中来
四、VMS可视化电子看板系统功能模块详解
1.可视化看板是可配置的
可视化车间系统是应企业自身车间现场管理需求而衍生的。不同规模、不同文化背景、不同行业下企业对于系统的表现形式和功能要求都是不相同的。并且，可视化系统作为一套实现目视化管理的解决方案，在企业发展的不同阶段，也应该具备很大的弹性。为此，可视化车间系统提供一套建模工具帮助企业快速客制化看板功能，这套工具就集成在可视化面板配置模块下。在系统上，用户完成一个可视化面板的配置步骤如下：
对于表格、图表的数据展现
创建可视化面板的数据结构，定义表结构，字段
创建可视化面板的布局排版样式
预览可视化面板
集成模式下的数据源绑定（可选）
设定可视化面板显示规则（可选）
发布可视化面板
对于动画、多媒体数据展现
设定配置文件资源
预览可视化看板设定可视化面板显示规则（可选）
发布可视化看板
2.强调管理思想
智慧工厂的可视化效果体现了Metro风格。Metro界面强调的是信息本身，而不是冗余的界面元素，同时在视觉效果方面，有助于形成一种身临其境的感觉
智慧工厂的的可视化效果重点突出显示与目标产生差异的数据。让管理者第一时间准确、清晰、了解到问题智慧工厂遵循PDCA管理循环的思想，将计划、执行、检查、动作通过图形图表的形式进行动态变换和展现
智慧工厂的每一张可视化图表均通过仔细推敲和反复试验。力求让企业决策者快速了解到数据要表达的实际业务信息
智慧工厂可视化展现的数据是实时的、动态的。
智慧工厂通过在企业部署业务流程、数据采集设备以实现企业数据的实时性
3.可视化车间系统的模块组成
可视化面板配置模块
可视化面板数据结构建模
可视化面板展现样式建模
可视化面板动态预览
可视化面板非集成模式下数据维护和导入
可视化面板集成模式下数据源绑定
第三方业务数据集成模块
基于SOA的服务接口调用模式
支持JSON和XML的数据传输
看板数据源对象池
第三方业务数据转换动态插件
可视化车间运维模块
可视化设备清单
可视化设备运行时配置
可视化设备运行时监控
五、VMS可视化电子看板系统
